Тема 7. Класифікація елементів мікропроцесорної техніки
1. Логічні елементи
2. Тригери
2.1. RS-тригер
2.2. D- тригер
2.3. JK- тригер
2.4. T- тригер
1. Логічні елементи
В основі цифрової електроніки
лежить двійкова система числення. Для запису чисел у
двійковій системі потрібні тільки дві цифри - нуль (0) і одиниця (1). Двійкова система числення використовується
в
цифрових ланцюгах завдяки тому,
що двійкові цифри легко представити у вигляді двох напруг
- високої й низької.
У логічних ланцюгах можливі два стани - 1 і 0. Стан 1 також називають
високим, щоб указати, що напруга в цьому
стані вище, чим у стані 0. Стан 0
також
називають низьким, щоб указати, що напруга в цьому
стані нижче, чим у
стані 1.
Дані у двійковій системі представляються двійковими цифрами, які
називаються
бітами. Біт - двійкова цифра (розряд) (binary
digit).
Усе цифрове обладнання сконструйоване з
використанням невеликої кількості основних
схем, називаних логічними елементами, які виконують
деякі логічні функції із двійковими даними.
Існують два основні типи логічних схем: схеми прийняття рішень і
пам'ять.
Логічні
схеми прийняття рішень контролюють двійкові стани входів і видають вихідний сигнал, заснований на станах входів і
характеристиках логічної
схеми. Схеми пам'яті використовуються для зберігання
двійкових даних.
Логічні елементи:
Розглянемо деякі логічні схеми.
1.1. Елемент І.
Елемент І
-
логічна схема, на виході якої 1 з'являється
тільки тоді, коли
на всі його входи надходить сигнал 1. Якщо на який-небудь
із
входів надходить 0, на виході з'являється 0.

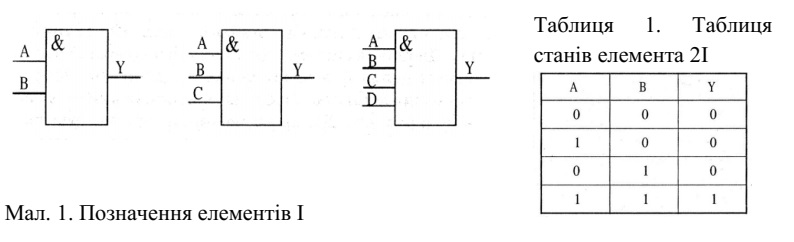

На мал. 1 показані стандартні позначення, використовувані для елементів
І. Елемент І може мати будь-яку кількість входів
більше одного. Показані позначення представляють найбільше часто
використовувані елементи із двома, трьома й чотирма входами.
Стан і логічний зв'язок між вхідними й
вихідними сигналами елемента І відбиває
так звана таблиця
істинності (табл. 1), яка показує вихідний стан двовходового елемента для будь-яких
можливих станів входів: А і В - входи; Y - вихід.
Елемент І виконує
операцію логічного множення, яке відомо як функція І.
1.2. Елемент АБО.
Елемент АБО - це логічна схема, на виході якої з'являється 1, якщо на
будь-який з його входів подано 1. На його виході
з'являється 0, якщо на всі його входи подано 0. Цей елемент, як і елемент І, може мати два або більш входів.

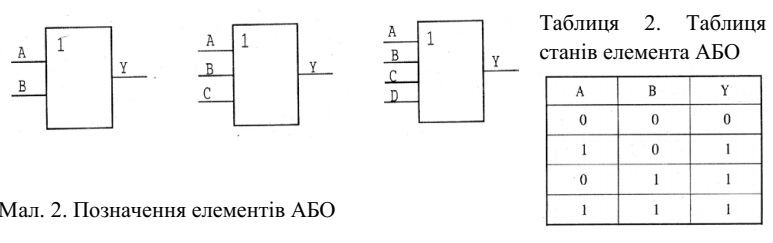

На мал. 2 показані стандартні позначення, використовувані для елементів АБО із
двома, трьома й чотирма входами.
Значення на виході елемента АБО із двома входами наведені в табл. 2: А і В - входи; Y - вихід.
Елемент АБО виконує логічну операцію додавання.
1.3. Елемент НЕ.
Елемент НЕ виконує функцію, яка
називається інверсією. Мета інвертора - зробити стан виходу
протилежним стану входу. Якщо на вхід інвертора поданий високий стан, або 1, то на виході з'явиться низький стан,
або 0. Якщо ж на вхід
інвертора подати низький стан,
або 0, то на виході з'явиться високий стан,
або 1.

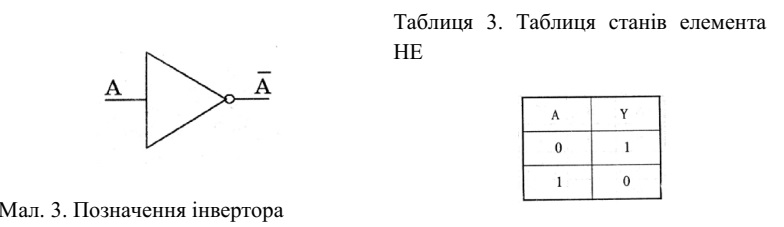

Схематичне позначення інвертора показане на мал. 3.

Роботу інвертора відбиває табл. 3. Вхід інвертора позначений A , а вихід - A (читається
«не А»). Риска над буквою А
показує заперечення А. Оскільки інвертор має тільки один вхід,
те можливі тільки два стани входу.
1.4. Елемент І-НЕ.
Елемент І-НЕ є комбінацією
елементів І і НЕ й найбільше широко використовуваною
логічною функцією. Це обумовлене тим, що ці елементи можуть бути використані для створення деяких інших логічних
елементів.

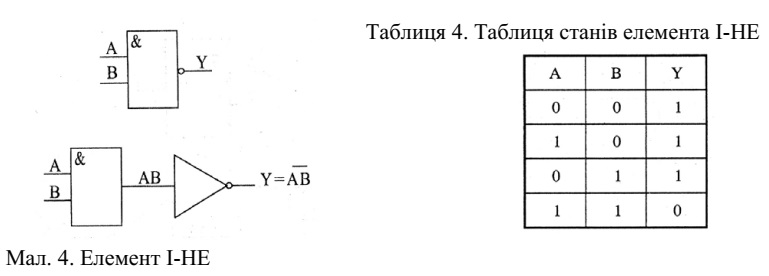

Схематичне позначення елемента І-НЕ, а також його еквівалентність послідовно включеним елементу І и інвертору,
показані на мал. 4. Кружечок на виході позначає інвертування функції І.
Нижче наведена таблиця істинності для двухвходового елемента І-НЕ (табл. 4). Помітимо, що вихід елемента І-НЕ є запереченням виходу елемента І.
Подача 0 на будь-який вхід дає на виході 1.
1.5. Елемент АБО-НЕ.
Елемент АБО-НЕ є комбінацією
елемента АБО й інвертора. Подібно
елементу І-НЕ, елемент АБО-НЕ також може бути
використаний для створення інших логічних елементів. Схематичне позначення елемента АБО-НЕ,
а також його
еквівалентність послідовно включеним елементу АБО й інвертору показані на мал. 5. Кружечок на виході показує інвертування функції АБО.
Табл. 5 - таблиця істинності для двовходового
елемента АБО-НЕ.
Помітимо, що його вихід є запереченням виходу елемента АБО. 1 на виході
з'являється тільки тоді, коли на обоє
входу подано 0. Якщо на кожній із входів подано 1, то на виході буде 0. Існують елементи АБО-НЕ із
двома, трьома, чотирма й вісьма входами.

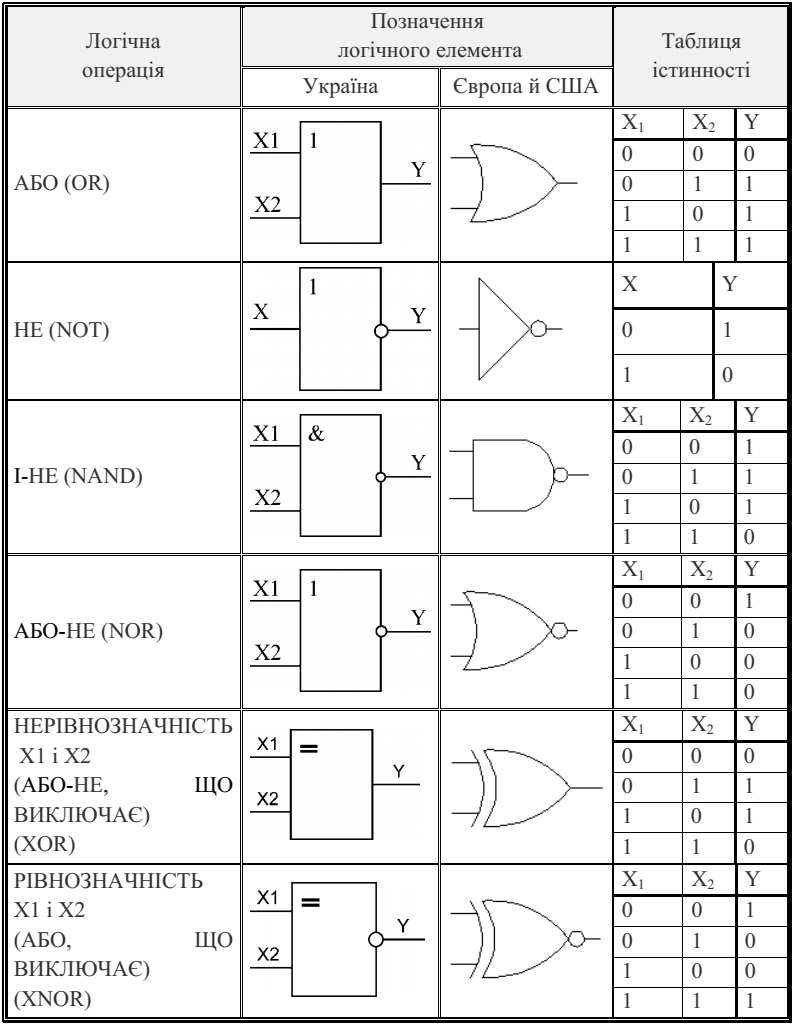

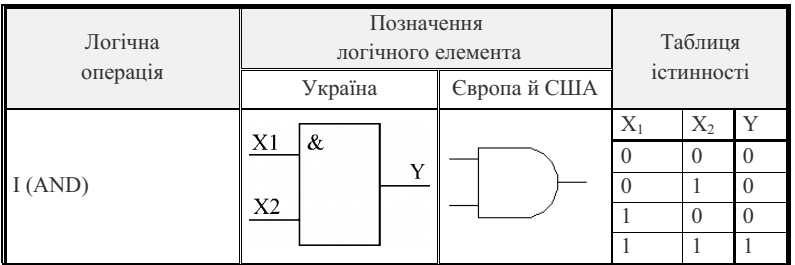

Отримані про елементи відомості систематизуємо в таблиці 6.
Таблиця 6. Логічні елементи
