Тема 7. Класифікація елементів мікропроцесорної техніки

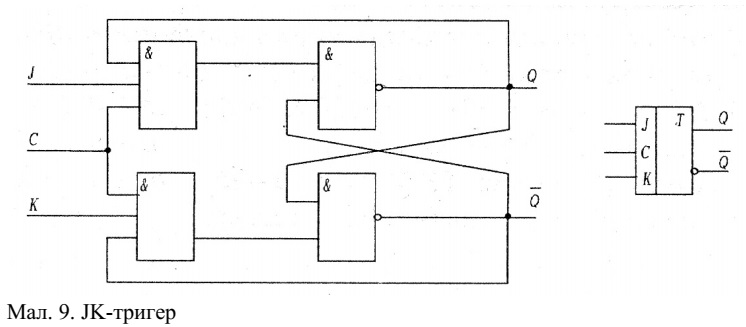

Найбільше широко використовуваний тригер - JK-тригер - має всі особливості тригерів інших типів. Логічна схема й позначення JK-тригера показані на мал. 9.

JK-тригер при всіх комбінаціях, крім однієї J=K=1, функціонує, як RS тригер, причому вхід J відіграє роль входу S, а K – вхід відповідає R-входу. При вхідній комбінації J=K=1 відбувається перекидання тригера й вихідні сигнали міняють своє значення.
JK-тригери широко використовуються в багатьох цифрових ланцюгах, особливо в схемах лічильників. Лічильники можна знайти майже в кожній цифровій системі.
