4. Згладжувальні фільтри
Для живлення низки вузлів
електронної апаратури звичайно потрібна
постійна напруга. Напруга ж,
одержувана на виході розглянутих випрямних
схем, є або пульсуючою (трифазний
випрямляч), або імпульсною (одно- і
двонапівперіодний випрямляч). Для
того щоб випрямлена напруга мала
необхідну форму, застосовують фільтри, що
згладжують.
Фільтри, що згладжують,
підрозділяються на ємнісні, індуктивні,
індуктивно-ємнісні.
Найбільш простим є ємнісний фільтр,
який складається з конденсатора
CФ ,
включеного паралельно з навантаженням (мал. 8, а). Робота фільтра
заснована на здатності конденсатора
швидко запасати електричну енергію, а
потім відносно повільно віддавати її
в навантаження.

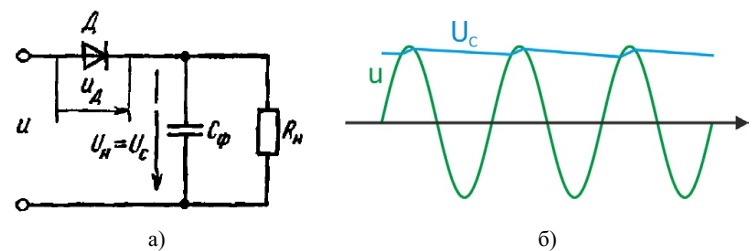

Мал. 8. Схема ємнісного фільтра (а) і графіки напруг у ньому (б)
Коли напруга на діоді Д, рівна
різниці напруги джерела й напруги на
конденсаторі, позитивна, тобто UД =u -U C > 0, то діод
відкритий і CФ
заряджається. Тому
що опір діода Д досить малий, конденсатор устигає
зарядитися майже до Um .
Потім, коли UД = u - UC <0,
діод замкнений і
конденсатор повільно розряджається
через RH доти,
поки напруга джерела u
знову не стане
більше UC . Час розрядки
залежить від постійної
часу τ = CФRФ , яка
показує, протягом якого часу напруга на конденсаторі поменшає в 2,72 рази.
Ємнісні фільтри, як правило,
використовують у випрямлячах малої
потужності.
У випрямлячах з більшими струмами
застосовують індуктивні й
комбіновані фільтри. Ці фільтри
забезпечують гарне згладжування струму в
навантаженні. Їхню роботу (мал. 9)
зручно пояснювати, представляючи напругу на вході фільтра як суму постійної
складової й цілого ряду гармонік (змінних складових). Тоді індуктивність і
ємність фільтра являють собою дільник. На індуктивному опорі дільника ( XL = 2π fL)
виділяється більша частина змінної, а на ємнісному ( X C = 1/2π fC ) -
більша частина постійної складової напруги випрямляча.
Мал. 9. Комбінований LC -фільтр
